随着全球能源需求持续增长和绿色转型的加速，提高能源转换效率已成为电子制造业的核心挑战。在这一背景下，宽带隙半导体材料以其卓越的物理特性，正成为新一代功率器件效率跃升的关键驱动力，并深刻影响着其他电子制造领域的创新进程。
一、 宽带隙半导体的卓越特性
传统功率器件主要基于硅材料，但硅的物理特性，如较低的禁带宽度（约1.1 eV）和较低的临界击穿电场，限制了其在高温、高频、高功率应用场景下的性能。宽带隙半导体，主要指碳化硅和氮化镓，其禁带宽度远大于硅（SiC约3.2 eV，GaN约3.4 eV）。这一根本差异带来了三大核心优势：
- 更高的耐压与耐温能力：更高的禁带宽度意味着材料更难被激发产生本征载流子，使其能在更高的温度和更强的电场下稳定工作，从而减少对庞大冷却系统的依赖。
- 更低的导通损耗：其高临界击穿电场允许器件设计得更薄、掺杂浓度更高，显著降低了导通电阻，减少了能量在传输过程中的损耗。
- 更高的工作频率：宽带隙材料具有更高的电子饱和漂移速度，使得开关速度远超硅基器件。高频工作可以大幅缩小外围无源元件（如电感、电容）的体积，实现系统的小型化和轻量化。
二、 对新型功率器件效率的革新性提升
基于这些特性，宽带隙半导体正在重塑功率转换的各个环节：
- 在新能源领域：SiC MOSFET和二极管已广泛应用于光伏逆变器和风力发电变流器中，可将系统效率提升1%以上，对于兆瓦级电站意味着巨大的能量节省。在电动汽车中，SiC主驱逆变器能提升续航里程5%-10%，并支持更快的充电速度。

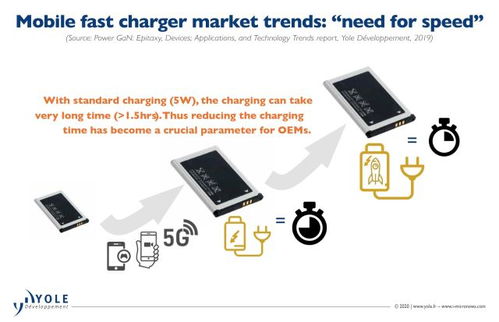

- 在工业与消费电子领域：GaN器件因其超高频特性，正在迅速占领快充电源市场，实现了充电头在功率倍增的同时体积反而更小。在数据中心服务器电源、通信基站电源中，采用宽带隙半导体能显著降低能耗和散热成本。
三、 对“其他电子制造”的辐射与协同效应
宽带隙半导体的发展绝非孤立，它正产生强大的外溢效应，推动整个电子制造产业链的升级：
- 材料与衬底制造：对高质量、低缺陷的SiC和GaN衬底的需求，催生了上游晶体生长技术的突破（如物理气相传输法、氢化物气相外延），带动了高端精密材料装备制造业的发展。
- 封装与热管理技术：为了充分发挥宽带隙器件的高温高频潜力，传统的封装技术已不适用。这推动了先进封装技术的创新，如银烧结、双面冷却、三维集成等，同时也对热界面材料、散热基板提出了更高要求。
- 驱动与控制IC设计：高速开关对栅极驱动电路提出了严苛要求，需要更精准、更快速、抗干扰能力更强的专用驱动芯片，这刺激了模拟与混合信号集成电路设计的进步。
- 射频电子与传感领域：GaN在高频下的优异性能，使其在5G/6G基站射频功率放大器、雷达等军事与民用领域大放异彩。其耐辐射、耐高温特性也使其成为深空探测、油气勘探等极端环境传感器件的理想选择。
四、 挑战与未来展望
尽管前景广阔，宽带隙半导体的全面普及仍面临挑战：衬底成本较高、材料缺陷控制难度大、与现有硅工艺基础设施的兼容性问题等。随着市场规模扩大、制造工艺成熟和产业链协同创新，成本正在快速下降。
宽带隙半导体不仅是提升功率器件效率的“利器”，更是连接能源革命、交通电动化、信息通信技术演进的关键枢纽。它与硅基半导体、新型二维材料等形成的“混合集成”或“超越摩尔”技术路径，将持续为整个电子制造业注入创新活力，助力构建一个更高效、更节能的数字化世界。
